シート防水工法の標準納まり図
密着工法
エチレン酢酸ビニル樹脂系シート

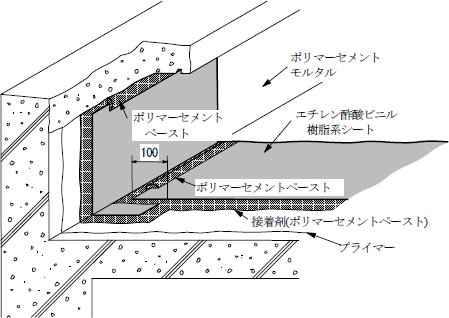

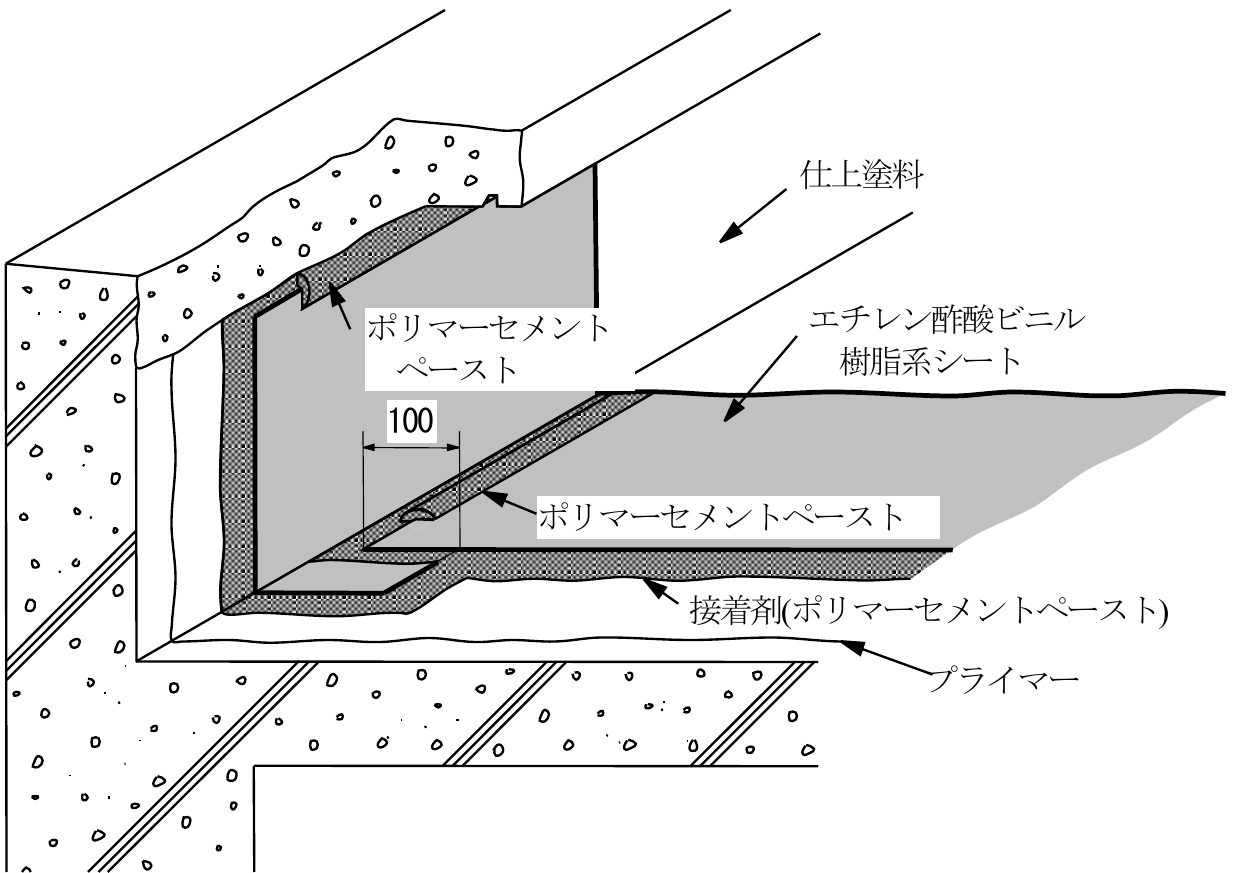

KRK工法番号 RE-C101
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 露出接着 | RC | S-PC | － |
【備考】（1）パラペットに笠木を用いる場合はRE-F102を参照。
（2）S-PC仕様の場合は、工程4はポリマーセメントモルタル塗り（7.0㎏/㎡）とする。
| 工程 | 1 | 2 | 3 | 4 | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
仕上塗料 (kg/㎡) |
- |
| RE-C101 | 1/100 以上 |
0.3 | 3.0 | 1.0 | 0.6～0.8 | - |

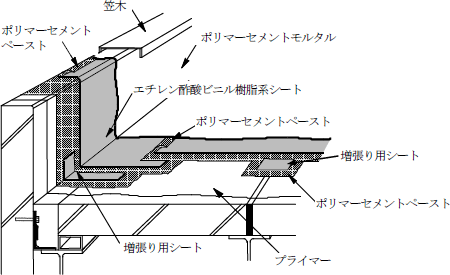

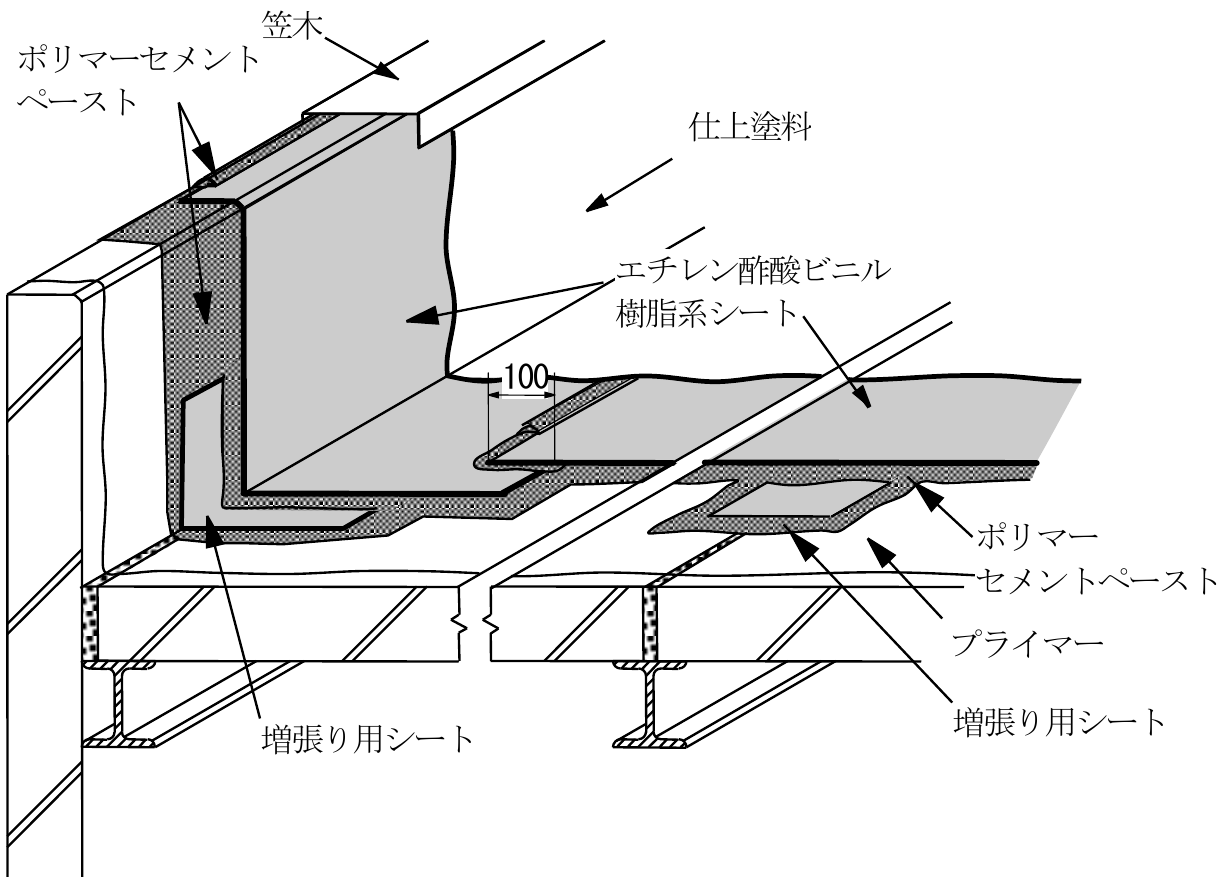

KRK工法番号 RE-C102
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 露出接着 | PCa・ALC | S-PC | － |
【備考】（1）ALCパネルの短辺接合部及びPCa部材の継目部は同質シートを増張りする。
（2）S-PC仕様の場合は、工程4はポリマーセメントモルタル塗り（7.0㎏/㎡）とする。ただし、ALCパネル下地では、適用外となる。
| 工程 | 1 | 2 | 3 | 4 | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
仕上塗料 (kg/㎡) |
- |
| RE-C102 | 1/100 以上 |
0.3 | 3.0 | 1.0 | 0.6～0.8 | - |

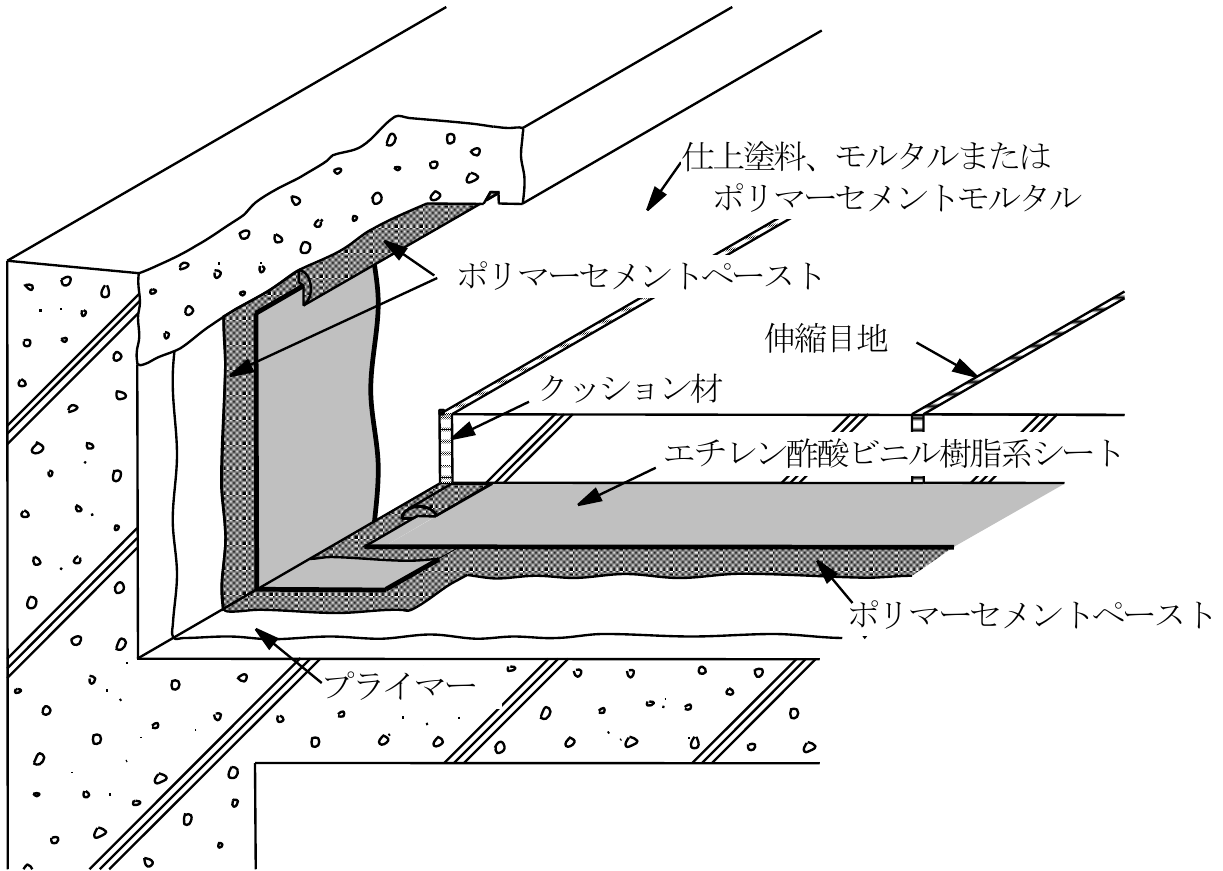

KRK工法番号 RE-C301
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 保護接着 | RC | 参考仕様 | - |
【備考】立上りの仕上げは、ルーフィングシート製造所の仕様による。
| 工程 | 1 | 2 | 3 | - | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
- | - |
| RE-C301 | 1/100 以上 |
0.3 | 3.0 | 1.0 | - | - |

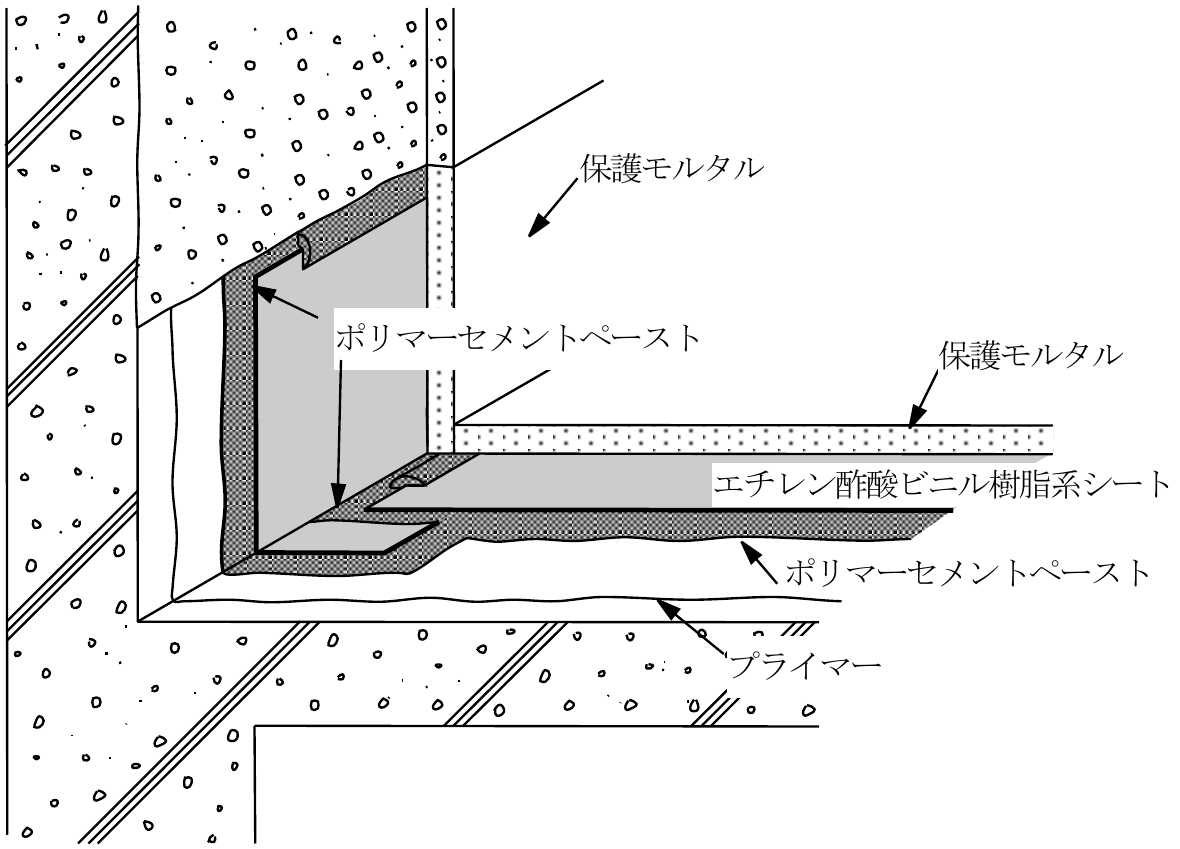

KRK工法番号 RE-C301
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 屋内保護接着 | RC | － | S-C1 |
【備考】（1）S-C1仕様は、屋内防水に適用する。
（2）工程4の保護モルタルの塗り厚さは、特記による。
（3）保護モルタル・タイルによる仕上げは特記による。
（4）「監理指針」・「改修監理指針」での種別選定の目安は、地下室、便所、湯沸室等である。
| 工程 | 1 | 2 | 3 | 4 | |
|---|---|---|---|---|---|
工法 材料 |
屋内 | プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
保護モルタル |
| RE-F301 | - | 0.3 | 3.0 | 1.0 | - |

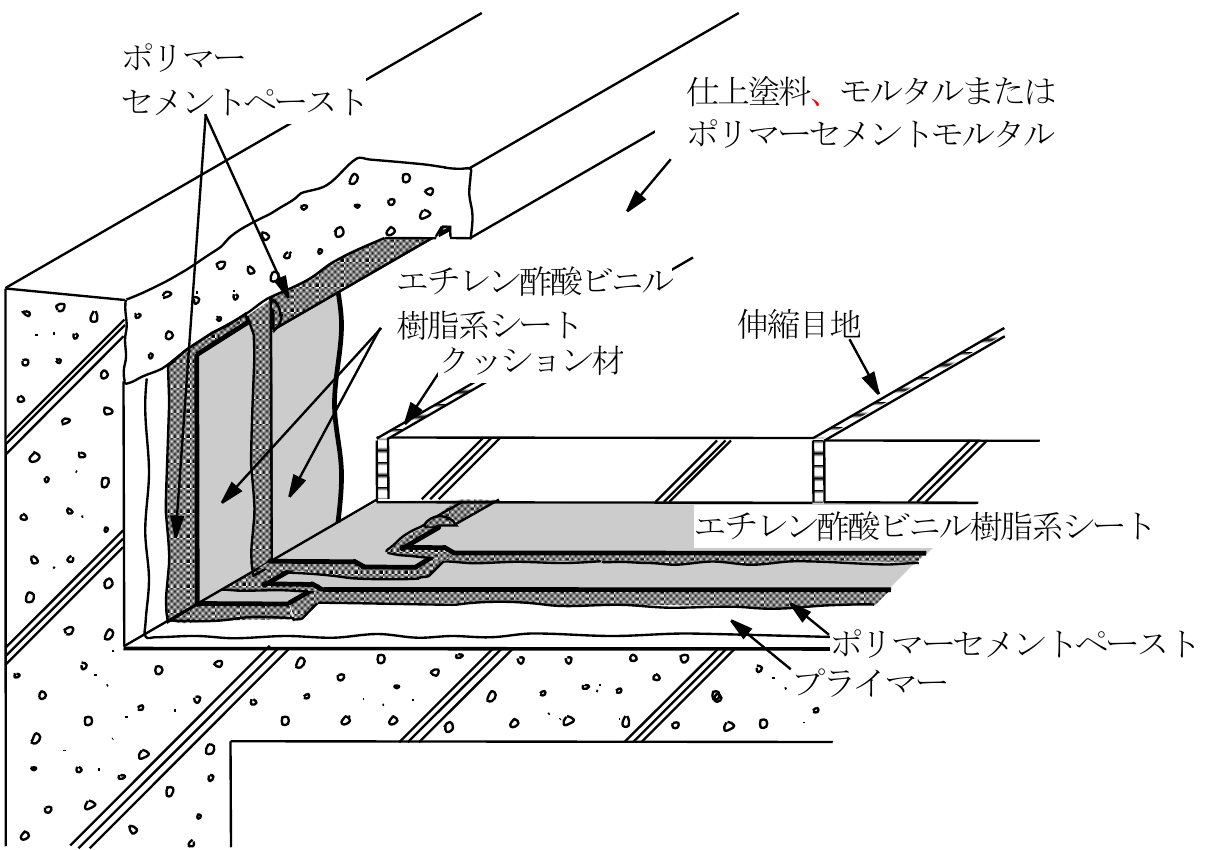

KRK工法番号 RE-C301W
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 保護二層接着 | RC | － | － |
【備考】立上りの仕上げは、ルーフィングシート製造所の仕様による。
| 工程 | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
接着剤 (kg/㎡) |
シート (㎜) |
| RE-F301W | 1/100 以上 |
0.3 | 3.0 | 1.0 | 3.0 | 1.0 |

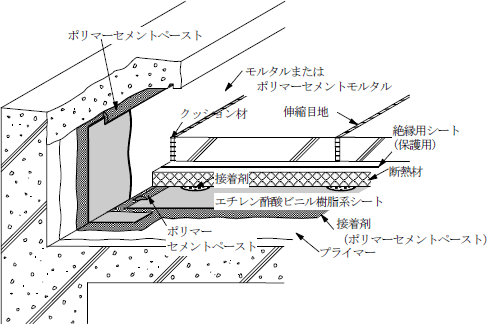

KRK工法番号 RE-C501D
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 保護断熱接着D | RC | 参考仕様 | － |
【備考】（1）断熱材はポリスチレンフォームを用いる。
（2）工程4の接着剤の種別及び塗布方法はルーフィングシート製造所の仕様による。
（3）JASS8参考仕様の場合は、断熱材張り付け後、絶縁用シートの敷設を行う。
（4）立上りの仕上げは、ルーフィングシート製造所の仕様による。
| 工程 | 1 | 2 | 3 | 4 | 5 | - | |
|---|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
接着剤 (kg/㎡) |
断熱材 (㎡/㎡) |
- |
| RE-C501D | 1/100 以上 |
0.3 | 3.0 | 1.0 | 0.3 | 1.0 | - |

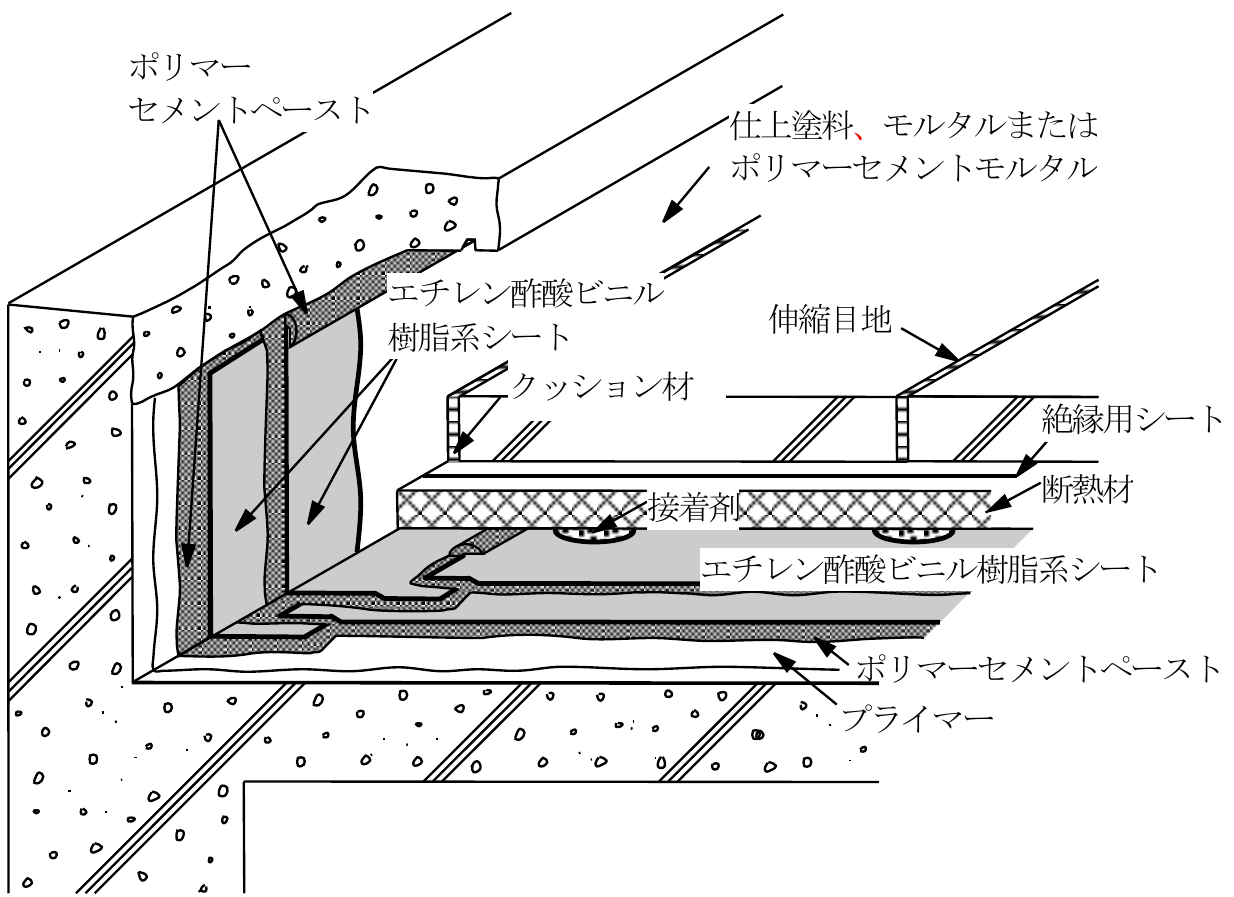

KRK工法番号 RE-C501DW
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 保護断熱二層接着D | RC | － | － |
【備考】（1）断熱材はポリスチレンフォームを用いる。
（2）工程6の接着剤の種別及び塗布方法はルーフィングシート製造所の仕様による。
（3）JASS8参考仕様の場合は、断熱材張り付け後、絶縁用シートの敷設を行う。
（4）立上りの仕上げは、ルーフィングシート製造所の仕様による。
| 工程 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
|---|---|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
接着剤 (kg/㎡) |
シート (㎜) |
接着剤 (kg/㎡) |
断熱材 (㎡/㎡) |
| RE-F501DW | 1/100 以上 |
0.3 | 3.0 | 1.0 | 3.0 | 1.0 | 0.3 | 1.0 |

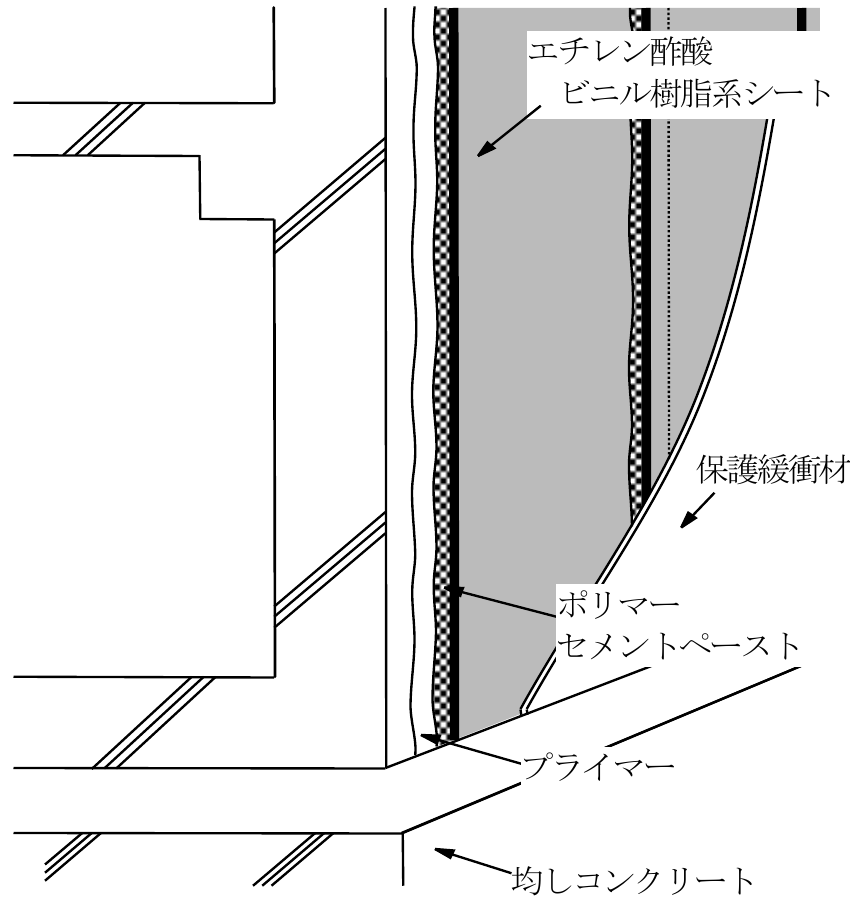

KRK工法番号 RE-C601
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 地下後やり | RC | － | － |
【備考】（1）防水施工を行うには、十分な施工スペース（1.0～1.5m）が必要である。
（2）防水施工後に埋戻しを行う際、防水層を損傷しないよう注意が必要である。
（3）防水施工後に設置する保護の種別、方法は、ルーフィングシート製造所の仕様による。（別途工事の場合有り）
| 工程 | 1 | 2 | 3 | - | |
|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
プライマー (kg/㎡) |
接着剤 (kg/㎡) |
シート (㎜) |
- |
| RE-C601 | - | 0.3 | 3.0 | 1.0 | - |

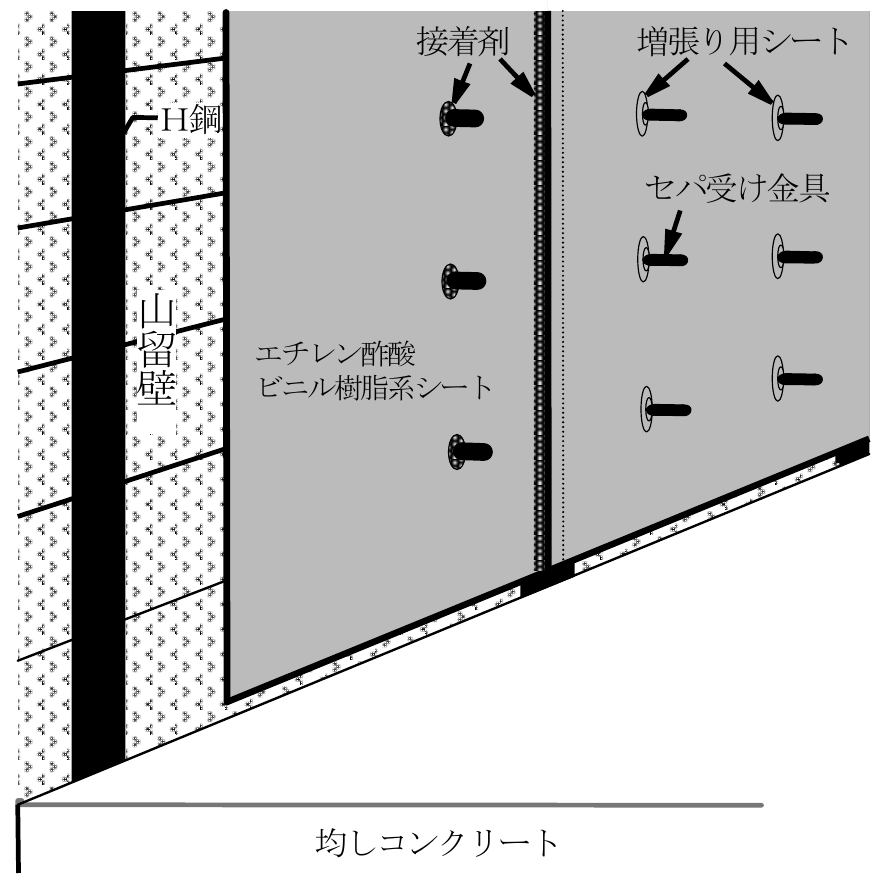

KRK工法番号 RE-C604
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| エチレン酢酸ビニル樹脂系シート | 地下先やり | 山留壁 | － | － |
【備考】（1）適用する山留壁は、横矢板、ＳＭＷ、シートパイルとする。
（2）工程2(接合部)、工程3(増張り用シート)の接着剤の種別及び塗布方法は、ルーフィングシート製造所の仕様による。
| 工程 | 1 | 2 | 3 | 4 | |
|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
シート (mm) |
接着剤 (kg/㎡) |
接着剤 (kg/㎡) |
増張り用シート (㎜) |
| RE-C604 | - | 1.0 | 0.3 | 0.01～0.03 | 1.0 |
