仕様と施工
シート防水工法の標準納まり図
接着工法
熱可塑性エラストマー系シート

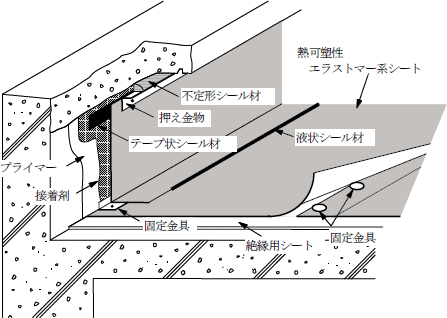

KRK工法番号 RT-M101/RT-M201
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 熱可塑性エラストマー系シート | 露出機械的固定 | RC PCa |
参考仕様（レ） | S-M3 |
| 軽歩行機械的固定 | － | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRT-F101を参照。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。
| 工程 | 1 | 2 | 3 | - | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
絶縁用シート (㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- | - |
| RT-M101 | 1/100 以上 |
1.1 | 1.1～2.8 | 1.2 | - | - |
| RT-M201 | 1.1 | 1.1～2.8 | 1.5 | |||

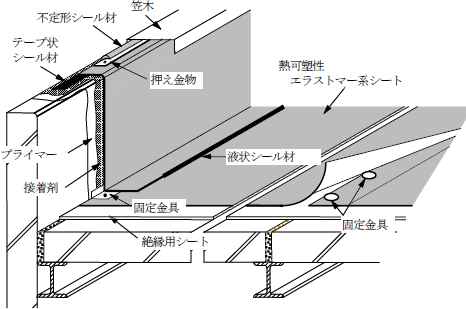

KRK工法番号 RT-M102
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 熱可塑性エラストマー系シート | 露出機械的固定 | ALC | 参考仕様（レ） | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRT-F101を参照。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。
| 工程 | 1 | 2 | 3 | - | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
絶縁用シート (㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- | - |
| RT-M102 | 1/100 以上 |
1.1 | 1.1～2.8 | 1.2 | - | - |

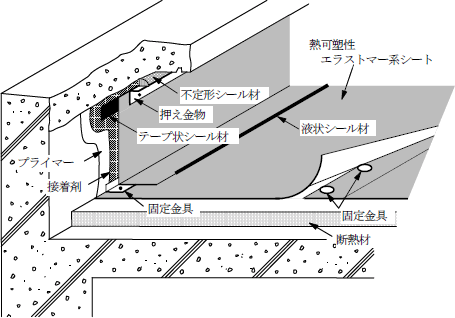

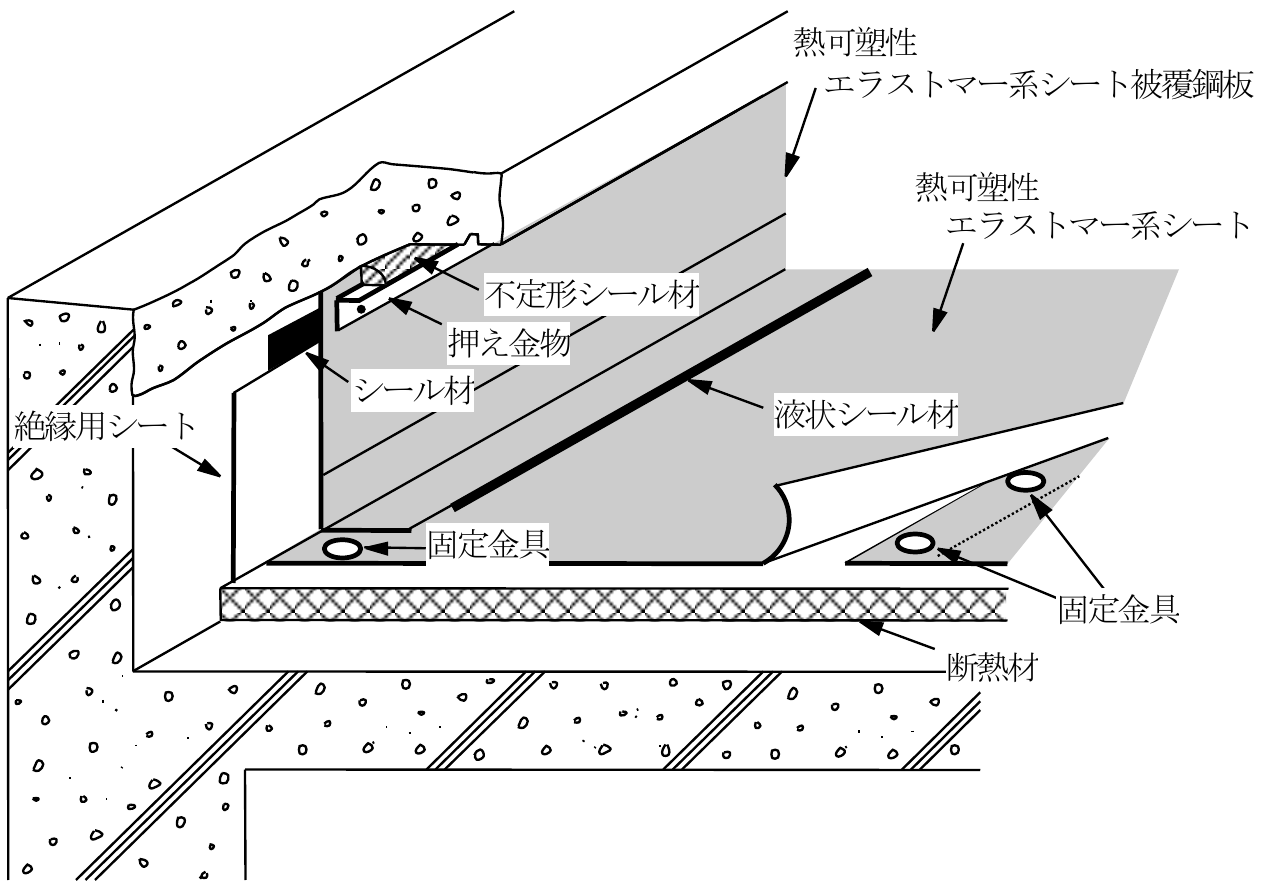

KRK工法番号 RT-M401
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 熱可塑性エラストマー系シート | 露出断熱機械的固定 | RC・PCa・ALC | 参考仕様（レ） | SI-M3 |
【備考】シートの固定方法はルーフィングシート製造所の工法による。
| 工程 | 1 | 2 | 3 | - | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
断熱材 (㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- | - |
| RT-M401 | 1/100 以上 |
1.0 | 1.1～2.8 | 1.2 | - | - |

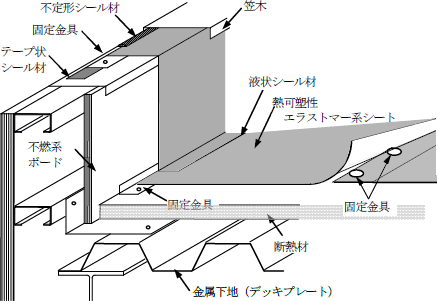

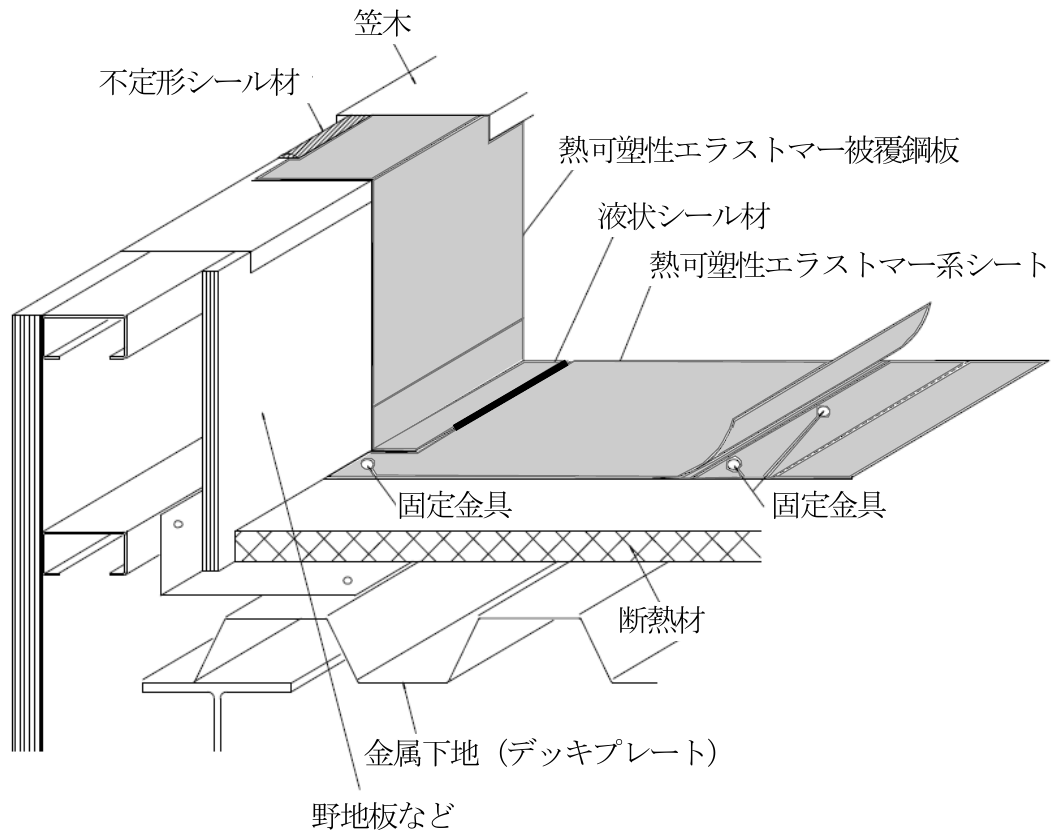

KRK工法番号 RT-M403
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 熱可塑性エラストマー系シート | 露出断熱機械的固定 | 金属 | 参考仕様（ノ） | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRT-F101を参照。
| 工程 | 1 | 2 | 3 | 4 | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
断熱材 (㎡/㎡) |
絶縁用シート (㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- |
| RT-M403 | 1/100 以上 |
1.0 | 1.1 | 1.1～2.8 | 1.2 | - |
