シート防水工法の標準納まり図
接着工法
塩化ビニル樹脂系シート

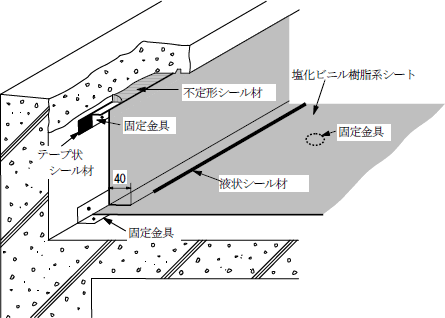

KRK工法番号 RP-M101/RP-M201

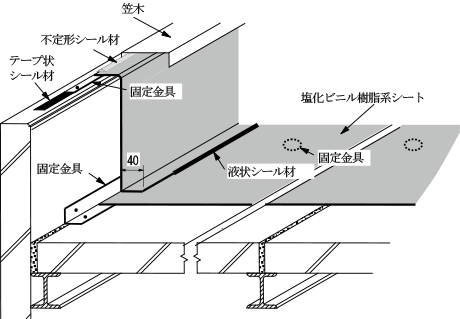

KRK工法番号 RP-M102
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 塩化ビニル樹脂系シート | 露出機械的固定 | ALC | S-PM | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRP-F102を参照。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。
| 工程 | 1 | 2 | 3 | - | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
絶縁用シート (㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- | - |
| RP-M102 | 1/100 以上 |
1.1 | 1.1～2.8 | 1.5 | - | - |

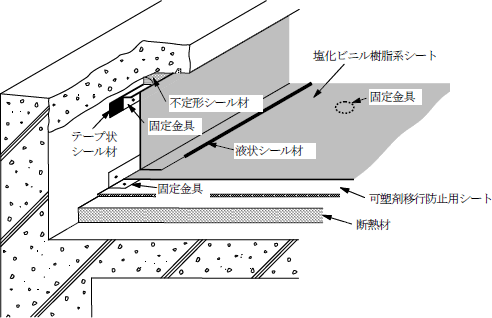

KRK工法番号 RP-M401
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 塩化ビニル樹脂系シート | 露出断熱機械的固定 | RC・PCa・ALC | S-PMT | SI-M2 |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRP-F101を参照。
（3）面材付断熱材の場合は可塑剤移行防止用シート不要。
| 工程 | 1 | 2 | 3 | 4 | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
断熱材 (㎡/㎡) |
可塑剤移行防止用 シート(㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- |
| RP-M401 | 1/100 以上 |
1.0 | 1.1 | 1.1～2.8 | 1.5 | - |

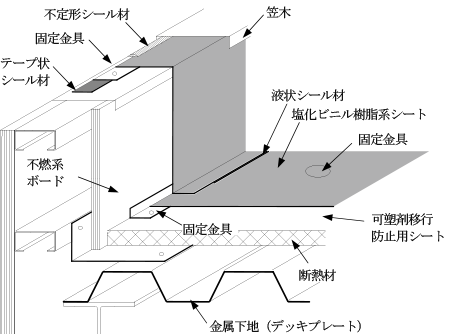

KRK工法番号 RP-M403
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 塩化ビニル樹脂系シート | 露出断熱機械的固定 | 金属 | 参考仕様（ノ） | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRP-F101を参照。
（3）面材付断熱材の場合は可塑剤移行防止用シート不要。
| 工程 | 1 | 2 | 3 | 4 | - | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
断熱材 (㎡/㎡) |
可塑剤移行防止用 シート(㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
- |
| RP-M403 | 1/100 以上 |
1.0 | 1.1 | 1.1～2.8 | 1.5 | - |

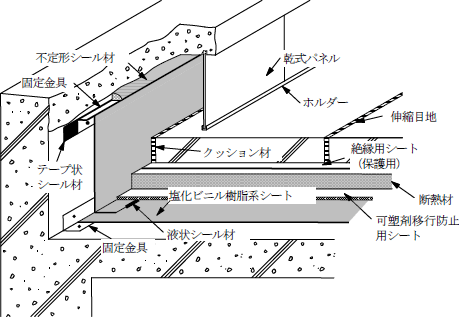

KRK工法番号 RP-M501
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 塩化ビニル樹脂系シート | 保護断熱機械的固定 | RC | － | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRP-F101を参照。
| 工程 | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
断熱材 (㎡/㎡) |
可塑剤移行防止用 シート(㎡/㎡) |
固定金具 (個/㎡) |
シート (㎜) |
絶縁用シート (㎡/㎡) |
| RP-M501 | 1/100 以上 |
1.0 | 1.1 | 1.1～2.8 | 1.5 | 1.1 |

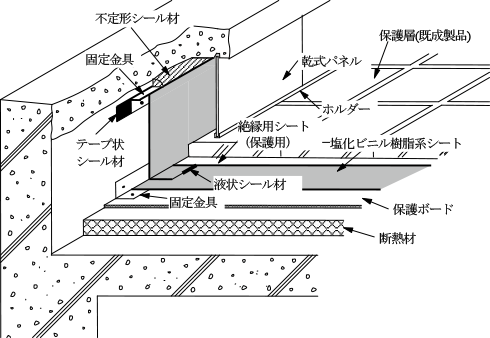

KRK工法番号 RP-M501D
| シート種別 | 工法の種類 | 適用下地 | JASS 8 | 国土交通省 |
|---|---|---|---|---|
| 塩化ビニル樹脂系シート | 保護露出機械的固定D | RC | － | － |
【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRP-F101を参照。
（3）断熱材はポリスチレンフォームを用いる。
（4）面材付断熱材の場合は可塑剤移行防止用シート不要。
| 工程 | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
工法 材料 |
屋根 勾配 |
固定金具 (個/㎡) |
シート (㎜) |
可塑剤移行防止用 シート(㎡/㎡) |
断熱材 (㎡/㎡) |
絶縁用シート (㎡/㎡) |
| RP-M501D | 1/100 以上 |
1.1～2.8 | 1.5 | 1.1 | 1.1 | 1.1 |
