仕様と施工

シート防水工法の標準納まり図

接着工法

非加硫ゴム系シート

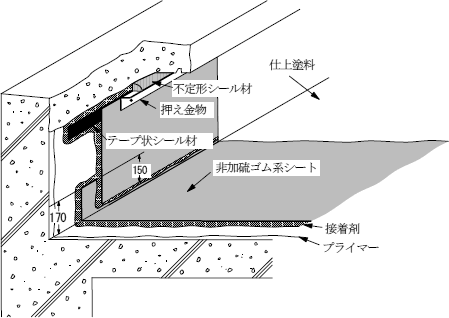

KRK工法番号　RN-F101/RN-F201

シート種別 工法の種類 適用下地 JASS 8 国土交通省
非加硫ゴム系シート 露出接着 RC 参考仕様（ロ） －

【備考】（1）RN-F201は軽舗装材を塗布する。
（2）パラペットに笠木を用いる場合はRN-F102を参照（以下同）。

表を横にスライド >
工程 1 2 3 4 4※

工法

材料

 屋根
勾配		 プライマー
(kg/㎡)		 接着剤
(kg/㎡)		 シート
（㎜）		 仕上塗料
(kg/㎡)		 軽舗装材
(kg/㎡)
RN-F101/RN-F201 1/100
以上		 0.2 0.4 2.0 0.25 0.8～1.5

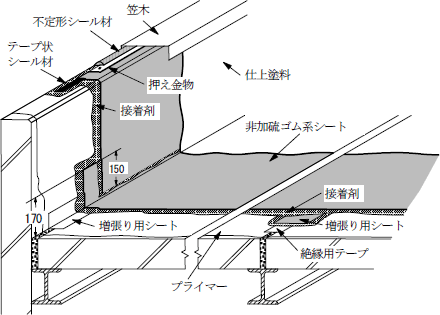

KRK工法番号　RN-F102

シート種別 工法の種類 適用下地 JASS 8 国土交通省
非加硫ゴム系シート 露出接着 PCa・ALC 参考仕様（ロ） －

【備考】（1）ALCパネルの短辺接合部は絶縁用テープを張り、さらに増張り用シートを張る。
（2）ALCパネルの長辺接合部は絶縁用テープのみとする。

表を横にスライド >
工程 1 2 3 4 5

工法

材料

 屋根
勾配		 下地調整材
(kg/㎡)		 プライマー
(kg/㎡)		 接着剤
(kg/㎡)		 シート
（㎜）		 仕上塗料
(kg/㎡)
RN-F102 1/100
以上		 0.3～1.2 0.3 0.4 2.0 0.25

KRK工法番号　RN-F301W

シート種別 工法の種類 適用下地 JASS 8 国土交通省
非加硫ゴム系シート 保護二層接着 RC － －

【備考】（1）ルーフィングシートは加硫ゴム系シート又は非加硫ゴム系シートの同種、あるいは異種2層の組合せとする。
（2）立上り面のシートを露出する場合は仕上塗料を塗布する。

表を横にスライド >
工程 1 2 3 4 5 6

工法

材料

 屋根
勾配		 プライマー
(kg/㎡)		 接着剤
(kg/㎡)		 シート
（㎜）		 接着剤
(kg/㎡)		 シート
（㎜）		 絶縁用シート
(㎡/㎡)
RN-F301W 1/100
以上		 0.2 0.4 1.5 0.4 1.5 1.1

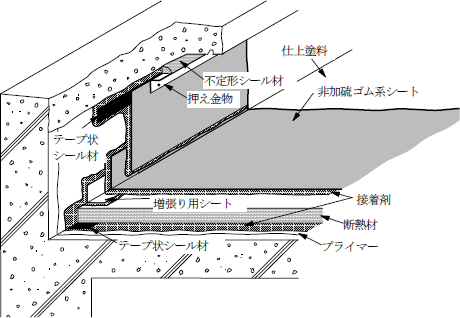

KRK工法番号　RN-F401

シート種別 工法の種類 適用下地 JASS 8 国土交通省
非加硫ゴム系シート 露出断熱接着 RC・PCa・ALC 参考仕様（ロ） －

表を横にスライド >
工程 1 2 3 4 5 6

工法

材料

 屋根
勾配		 プライマー
(kg/㎡)		 接着剤
(kg/㎡)		 断熱材
(㎡/㎡)		 接着剤
(kg/㎡)		 シート
（㎜）		 仕上塗料
(kg/㎡)
RN-F401 1/100
以上		 0.2 0.4 1.0 0.4 2.0 0.25

KRK工法番号　RN-F501DW

シート種別 工法の種類 適用下地 JASS 8 国土交通省
非加硫ゴム系シート 保護断熱二層接着D RC － －

【備考】（1）ルーフィングシートは加硫ゴム系シート又は非加硫ゴム系シートの同種、あるいは異種2層の組合せとする。
（2）断熱材はポリスチレンフォームを用いる。
（3）立上り面のシートを露出する場合は仕上塗料を塗布する。

表を横にスライド >
工程 1 2 3 4 5 6 7

工法

材料

 屋根
勾配		 プライマー
(kg/㎡)		 接着剤
(kg/㎡)		 シート
（㎜）		 接着剤
(kg/㎡)		 シート
（㎜）		 断熱材
(㎡/㎡)		 絶縁用シート
(㎡/㎡)
RN-F501DW 1/100
以上		 0.2 0.4 1.5 0.4 1.5 1.0 1.1
